รหัสสินค้า : CHDBT-1H1CE

1×2 HDMI TO HDMI/HDBASET SPLITTER WITH 24V POC AND LAN SERVING

ยี่ห้อ CYP รุ่น CHDBT-1H1CE

ตัวแยกสัญญาณนี้สามารถแยกและกระจายอินพุต HDMI เดียว, การควบคุม IR หรือ RS-232 แบบ 2 ทาง และ LAN ที่ให้บริการไปยังเอาต์พุต CAT5e/6/7 เดียว และรวมถึงเอาต์พุตบายพาส HDMI พร้อมกัน รองรับความละเอียดสูงสุด 1080p Full HD, ไทม์มิ่ง 4K2K, 3D และรูปแบบเสียงดิจิทัลหลายช่องสัญญาณ (เช่น LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus และ DTS-HD Master Audio) เอาต์พุตบายพาส HDMI สามารถเชื่อมต่อกับจอแสดงผล HDMI หรือต่อเข้ากับตัวแยกสัญญาณอื่นได้ สามารถเชื่อมต่อเอาต์พุต CAT5e/6/7 เข้ากับตัวรับสัญญาณ CAT5e/6/7 เข้ากับตัวรับสัญญาณ HDMI เพื่อขยายระยะการทำงานได้ไกลถึง 100 เมตร นอกจากนี้ การเชื่อมต่อ LAN จะทำให้สามารถให้บริการเครือข่าย 100BaseT ไปยังสมาร์ททีวีหรือคอนโซลเกมได้ ฟังก์ชัน 24V PoC (จ่ายไฟผ่านสายเคเบิล) สามารถจ่ายไฟให้กับเครื่องรับที่เข้ากันได้ ซึ่งให้ความยืดหยุ่นในการติดตั้งมากขึ้น

Features

• HDMI พร้อมความละเอียด 4K2K และรองรับ 3D, รองรับ HDCP และ DVI
• เอาต์พุต HDMI และ CAT5e/6/7 พร้อมกัน
• รองรับอัตราการส่งข้อมูลตั้งแต่ 250 Mbps ถึง 3 Gbps
• รองรับความละเอียดพีซีที่หลากหลายตั้งแต่ VGA ถึง WUXGA (RB) และความละเอียด HDTV สูงถึง 4K×2K (3840×2160@30 Hz และ 4096×2160@24 Hz)
• รองรับการส่งสัญญาณเสียงความละเอียดสูง: LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus และ DTS-HD Master Audio (อัตราตัวอย่าง 32 kHz~192 kHz)
• รองรับระยะทางสูงสุด 100 เมตร ผ่านสาย CAT5e/6/7
• รองรับอัตราเครือข่ายอีเธอร์เน็ตสูงสุด 100 Mbps
• รองรับการเลือกการตั้งค่ามาตรฐานหรือ TV EDID
• รองรับพอร์ตบริการ USB
• ให้พลังงาน DC 24V เข้าหรือรับจากตัวรับ PoC ที่รองรับผ่านสายเคเบิล CAT5e/6/7
• รองรับการควบคุมอุปกรณ์ผ่าน IR 2 ทิศทาง
• รองรับฟังก์ชัน RS-232
• การแสดงสัญญาณ 3D ขึ้นอยู่กับการตั้งค่า EDID ของทีวี/จอแสดงผล

Inputs

1x HDMI [1x Uncompressed AV and Data]

1x RJ45 [1x LAN Serving]

1x 3.5mm Stereo Mini-jack [1x RS-232]

1x USB Mini-B [1x SERVICE Propriety Data]

1x 3.5mm Stereo Mini-jack [1x Infrared Receiver]

Outputs

1x HDMI [1x Uncompressed AV and Data]

1x RJ45 [1x HDMI & Propriety Data]

1x 3.5mm Stereo Mini-jack [1x Infrared Emitter]

PSU: 24V/1.25A

Dimensions 102mm [W] x 109mm [D] x 25mm [H]

Net Weight 252g

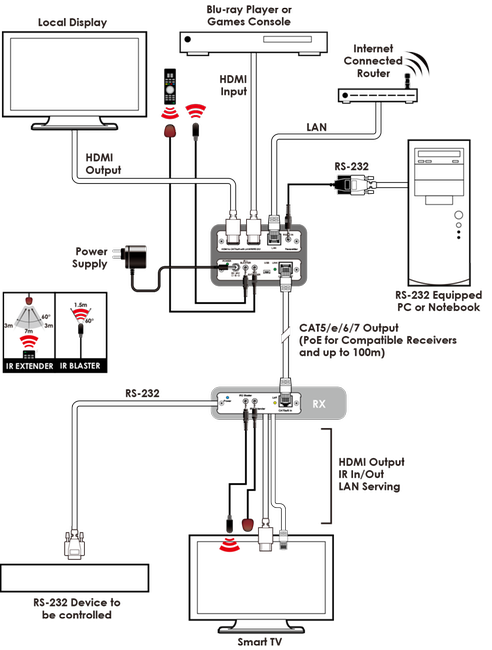

Diagram
