รหัสสินค้า : FE-120T

HDMI OVER IP EXTENDER (TX UNIT)

ยี่ห้อ NEXIS รุ่น FE-120T

HDMI Over IP Extender ขยายสัญญาณ HDMI ระดับ Full HD 1080p ได้ถึง 120 เมตร ด้วยสาย UTP Cat5e/6 สามารถส่งสัญญาณผ่าน Gigabit Ethenet Swtiching Hub ได้

คุณสมบัติ

• รอบรับมาตรฐาน HDCP 1.2
• ใช้ Gigabit switching hub ในการกระจายและขยายสัญญาณ
• ขยายสัญญาณ HDMI ระดับ Full HD 1080p ได้ถึง 120 เมตร ด้วยสาย UTP Cat5e/6
• ขยายสัญญาณ HDMI 1080p ผ่านระบบเครือข่าย Ethernet LAN *
• ด้วยการส่งภาพแบบ Multicasting และ broadcasting ช่วยให้สามารถต่อเพิ่มจอแสดงผลได้ โดยไม่กระทบกับ load ของระบบเครือข่าย LAN
• รองรับการเชือมต่อแบบ One-to-One, One-to-More และ More-to-More
• สามารถควบคุมการทำงานของอุปกรณ์ต้นทาง เช่นเครื่องเล่น DVD ได้จากตัวรับปลายทางระยะไกล ด้วย IR Remote Control
• สามารถส่งสัญญาณผ่าน Gigabit Ethenet Swtiching Hub ที่ต่อพ่วงกันได้สูงสุด 3 ระดับ (เฉพาะ one to more)

* หมายเหตุ FE-120T ต้องใช้งานร่วมกับ ตัวรับ FE-120R อย่างน้อย 1 ตัว (RX Unit ไม่รวมใน package)

Gigabit Ethernet ที่นำมาใช้ในระบบต้องรองรับ IGMP Protocal (ไม่รวมใน package) และต้องรองรับ VLAN หากใช้ FE-120T หลายตัวในระบบ

โปรดระวังสาย LAN คุณภาพต่ำ หรือสาย LAN ของปลอม เนื่องจากมีผลต่อคุณภาพของภาพ

ผังการต่อ

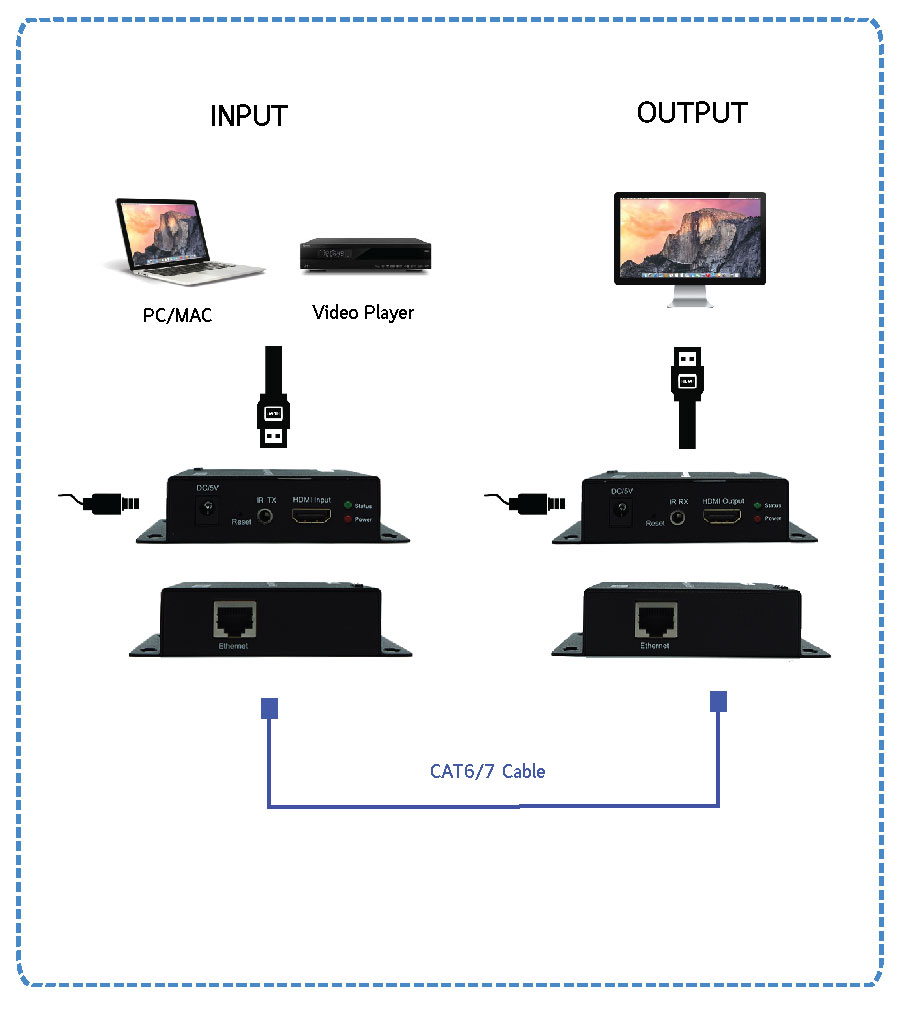

แบบ 1 ตัวส่ง กับ 1 ตัวรับ

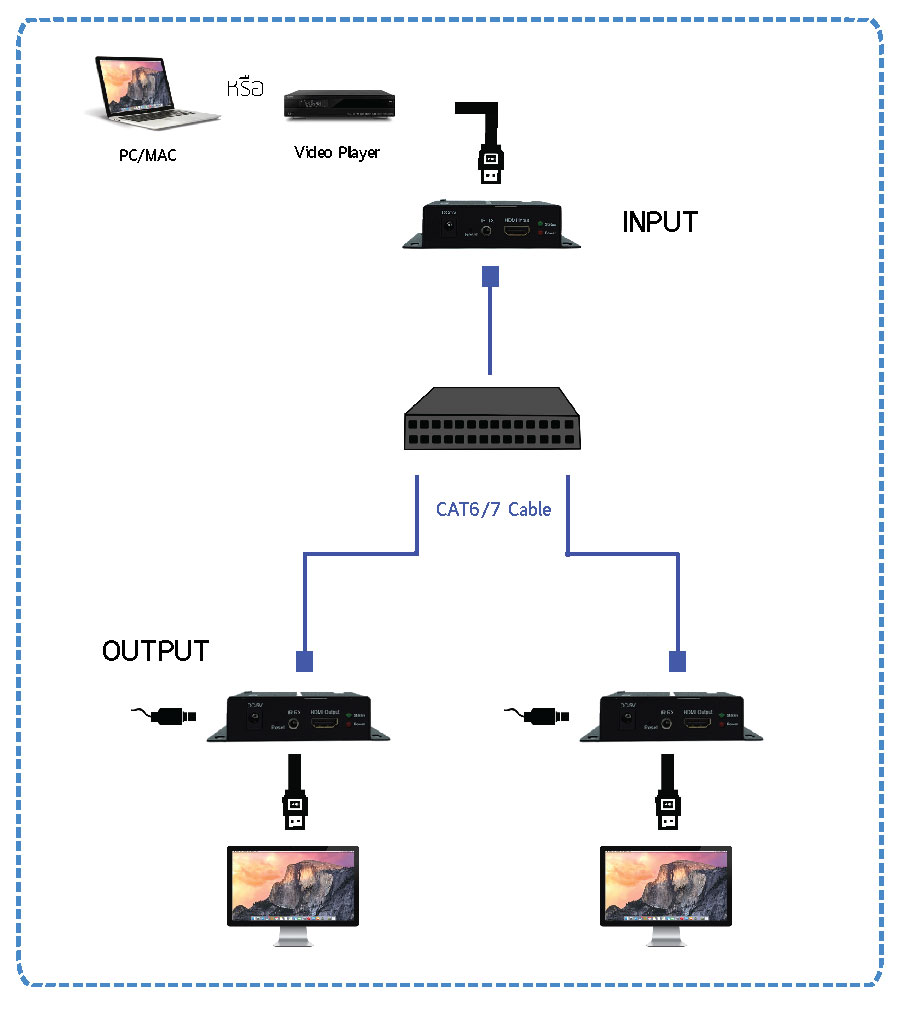

แบบ 1 ตัวส่ง กับ หลายตัวรับ ผ่าน NETWORK SWITCH

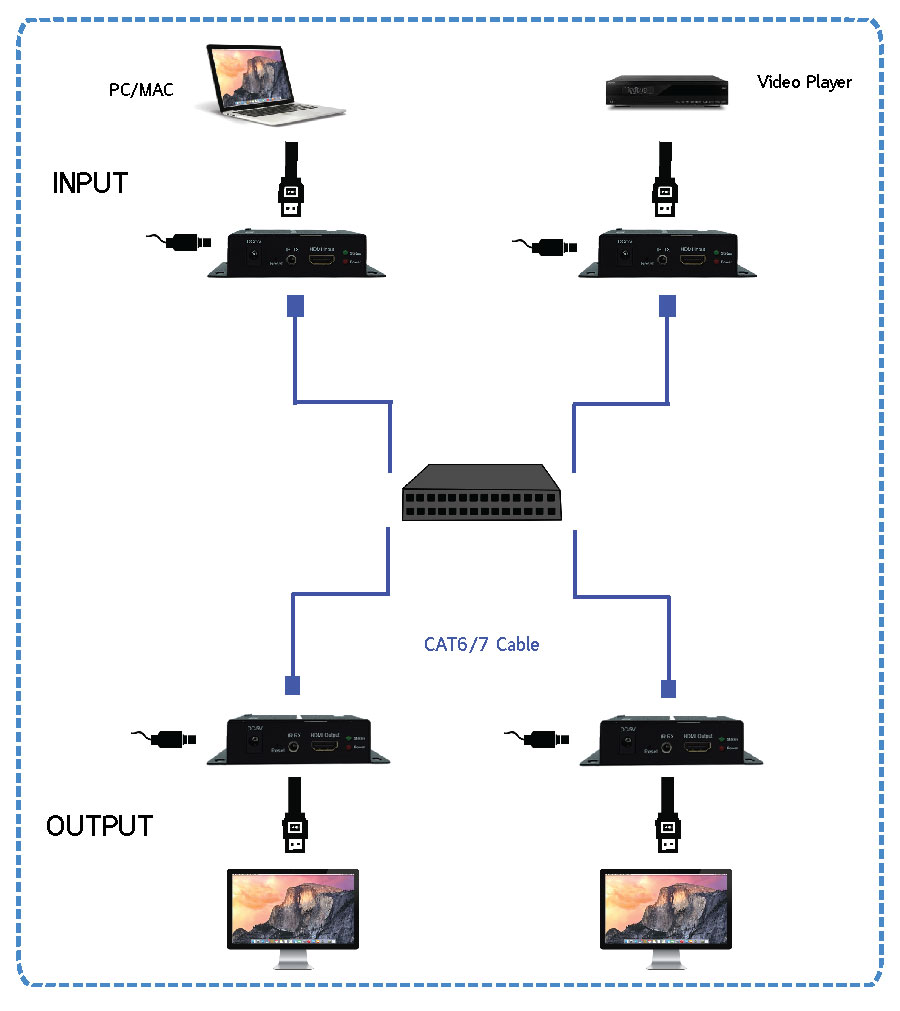

แบบ หลายตัวส่ง กับ หลายตัวรับ ผ่าน NETWORK SWITCH

* หมายเหตุ :

• สำหรับการเชื่อมต่อแบบ More to More ต้องกระจายสัญญาณผ่าน Gigabit Switch ที่รองรับ VLAN

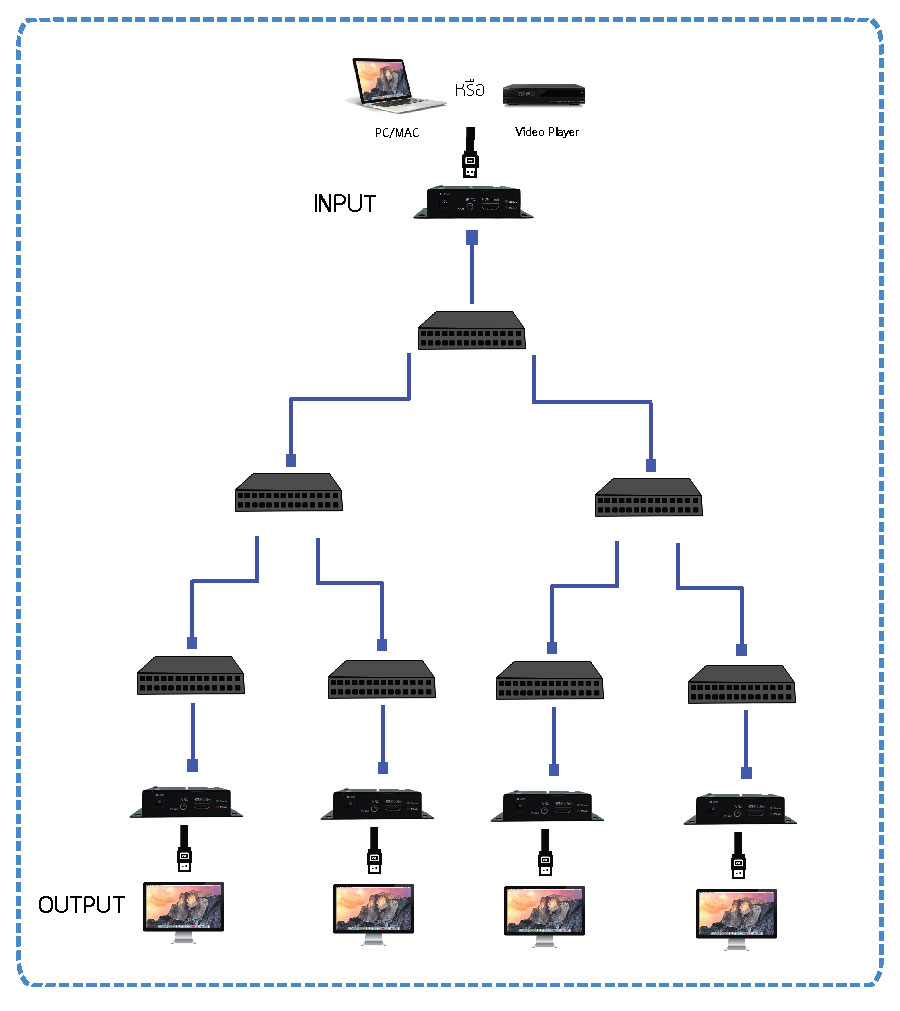

ผังแสดงการต่อพ่วง 3 ระดับ

อุปกรณ์ในกล่อง

• Main Unit. Transmitter HDMI Extender
• Power adapter DC 5V 1A
• IR-TX Cable
• Operating Instructions
